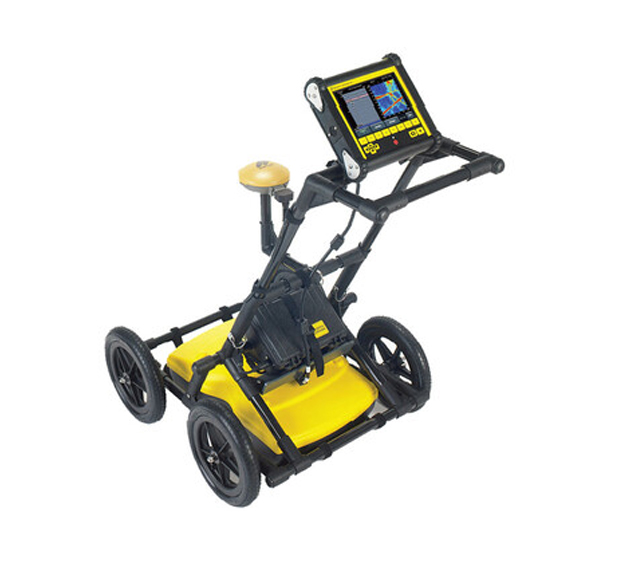

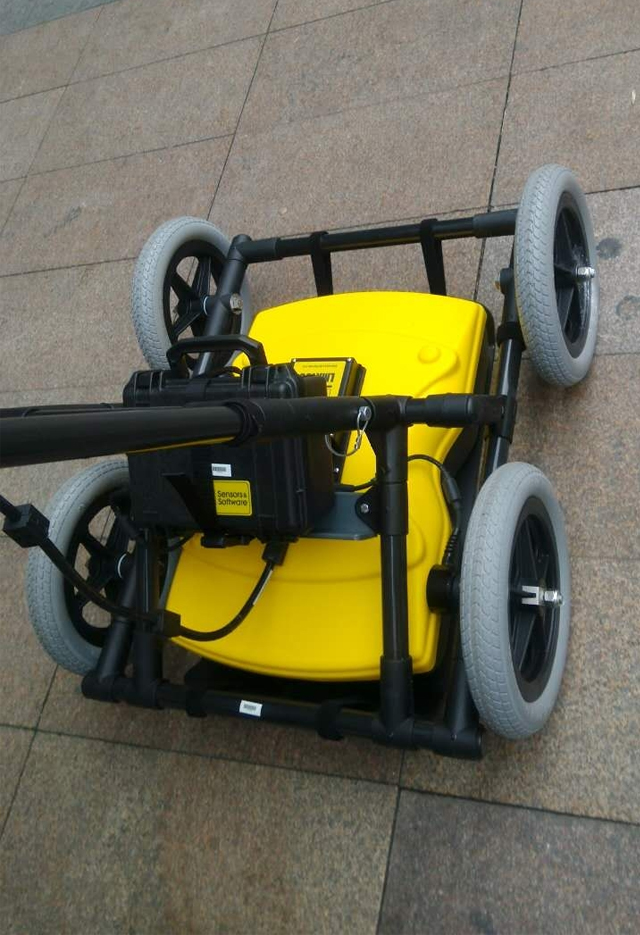

探地雷达LMX100/LMX200



探地雷达LMX100/200,探地雷达技术,专门用于勘察地下各类型金属及非金属的管线,LMX100/200是一种适合大众使用的简单、便捷、智能的探地雷达,可探测金属管道、非金属管如塑料管道、水泥管,胶管、光纤等市政管线。可在现场快速定位与标注地下埋设物(如地下管缆等)。


产品优势

◇  LMX系列探地雷达是一种适合大众使用的简单、便捷、智能的探地雷达,可在现场快速定位与标注地下埋设物;

◇  将地下8米范围以内的管线等目标体在地面的投影位置实时标记出来;

◇  可测量金属、非金属管线,现场快速计算介质的雷达波速度,可保存数据 , 生成不同深度的水平切面图及3D图;

◇  主机无线Wifi可在现场实时把探测解释报告发送给指定终端;

◇  内置GPS可记录测线的经纬度坐标信息,做成地下管道勘察图,更直观对地下目标体全方位检测;

◇  现场快速计算介质的雷达波速度,探测雷达成像技术,图像清晰定位准确;

◇  主要应用:地下金属管线、非金属管线探测、地下空洞探测、地下存储罐探测、考古、地质工程,典型安装。


产品特点

◇  3D深度切片

    在复杂的现场环境,深度切片揭示管道和电缆的方向,显示仰拱、地基和掩埋物体。

◇  现场定位

    通过野外观测,实时分类不同的目标体,对不同的目标体用不同的颜色进行标注。

◇  地图现场查看

    用外部的GPS(可选),已识别的目标体可以显示在计划视图(map view)。

◇  屏幕截屏

    测量中,可以保存任何测点的数据、视图的截屏。

◇  输出

    在谷歌等地图平台上,可以标注仪器位置和目标体位置。

◇  USB数据传输

    数据保存在存储卡中,方便数据传输和后期处理。


产品参数

LMX100

数据分析:现场分析;

信号增强:DynaQ叠加技术,DynaT,空间滤波;

数据储存:>10000图像(.jpg)与外置内存有关(高达64G);

LMX200

数据分析:现场分析(增配后期处理分析软件EKKO_Project);

信号增强:DynaQ叠加技术,DynaT,空间滤波;

数据储存:内存支持350km测量线总长数据;

尺寸:100*70*115cm;

重量:22kg;

屏幕尺寸:21cm(对角线);

电源:1.25A@12V;

电池:密封铅酸电池;

工作时间:4-6 小时;

电池容量:9Ah;

充电器:110~240V (全球通用);

环境:IP65;

工作温度:﹣40℃ ~+50℃;

测量深度:≤8m。
