一、技术原理——让管道“自己告诉你”它在哪

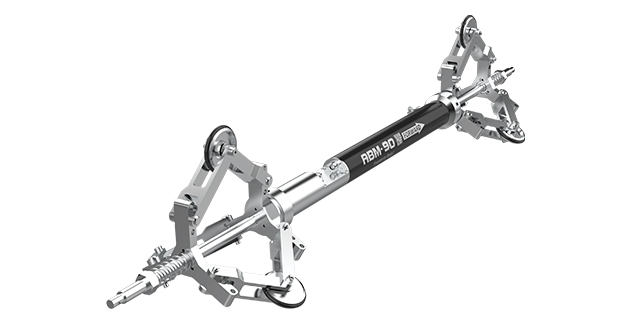

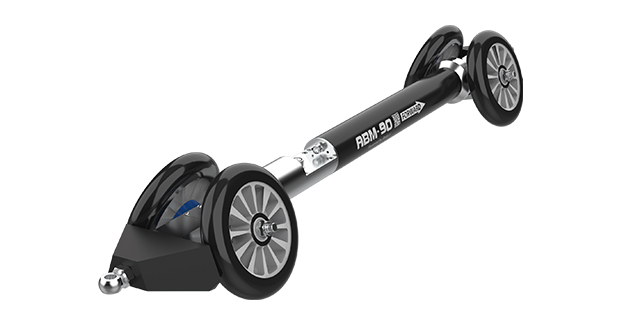

在管道内放入搭载高精度陀螺仪与加速度计的惯性测量单元（IMU），仪器沿管道中轴线匀速行进。陀螺仪实时输出角速率，感知管道每一处转弯与起伏；加速度计精确测量平移加速度，记录行进姿态变化。系统运用捷联惯性导航算法，综合角度与位移信息，实时解算出仪器在每个瞬时的精确空间位置，最终还原出整条管道的三维轨迹。

配合里程仪数据与地面GNSS参考点进行分段误差修正，有效消除惯性导航随时间积累的漂移误差，确保长距离管道测绘的精度与可靠性。

二、行业痛点——传统探测为什么“力不从心”

传统探测手段的局限                                       陀螺仪惯性导航的突破

探测深度有限，超过5米精度急剧下降              无深度限制，任意埋深均可精确测量

电磁干扰导致数据失真，误差不可控                完全自主测量，不依赖外部电磁信号

PE管、非金属管无法用电磁法探测                   适用所有管材，钢管、PE管、PVC管均可

非开挖穿越管道竣工资料不准                          精确定位穿越段轨迹，补齐竣工数据

需在道路上追踪探测，影响交通                       管内作业，对地面交通零影响

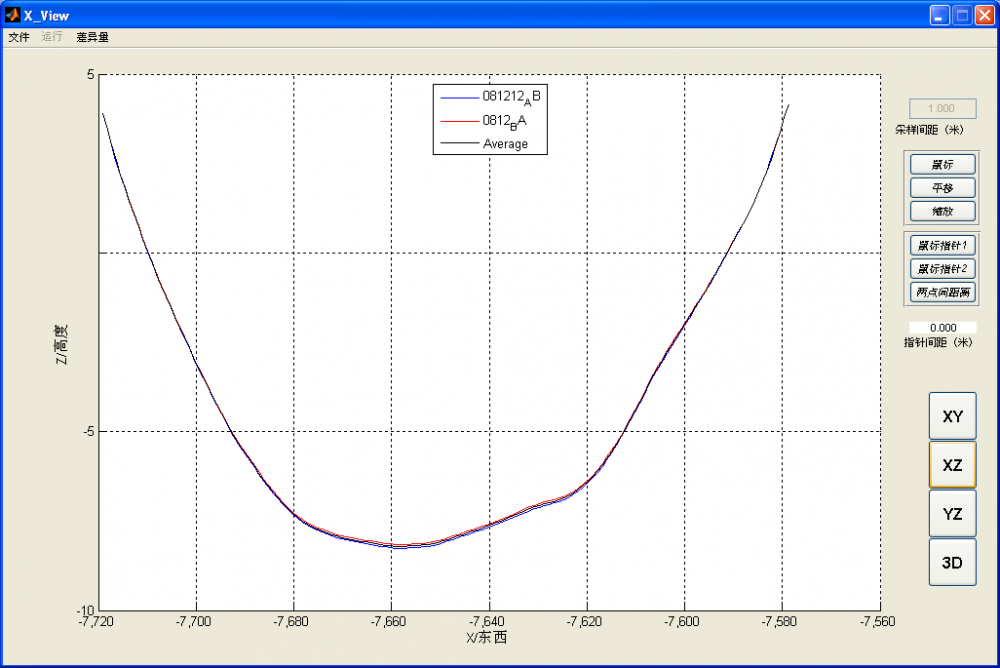

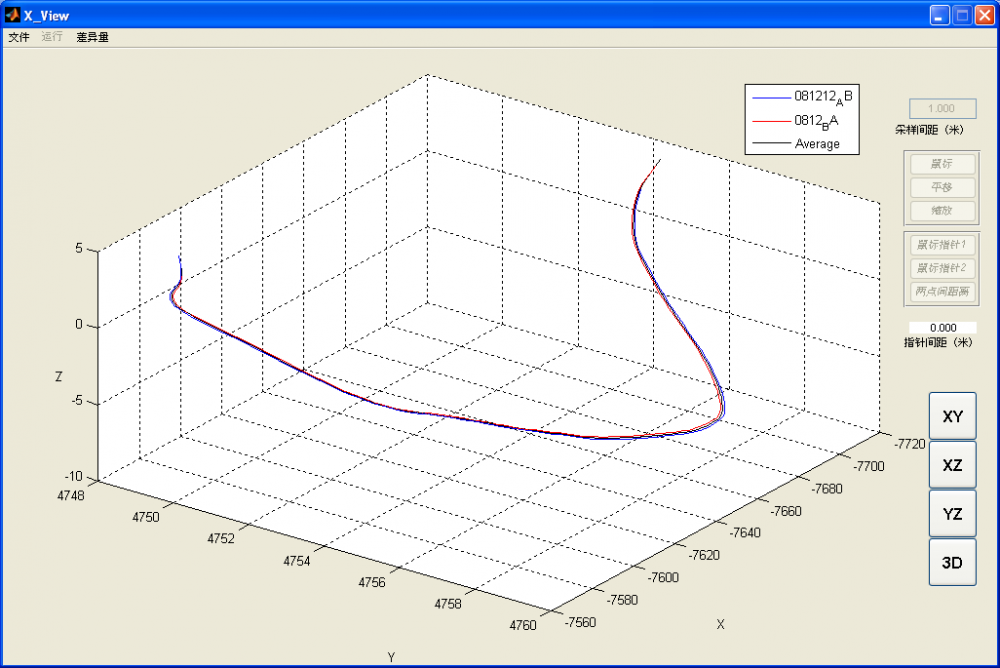

三、测绘效果——数据说话

高精度测量指标

· 平面精度：≤ L×0.15%（m），高程精度：≤ L×0.10%（m）；

· 2000米长距离测量，垂直位置误差控制在1米以内，水平垂直位置误差控制在1.5米以内，角度误差≤1.5°；

· 现场开挖验证表明，长距离大埋深管道定位数据精度高、成果可靠。

作业效率提升

· 作业效率较传统方法提升约3倍；

· 无需停气，可在管道运行状态下完成测量；

· 适用于管径90mm–2600mm的各类燃气管道。

四、服务场景——精准覆盖燃气工程全周期

竣工测量：非开挖定向钻穿越管道竣工后，精确获取管道三维坐标，形成符合城市信息化管理平台的数字化竣工资料，接入SCADA智慧管网系统。

老旧管道详查：对在役燃气管道开展三维轨迹复测，建立管道健康档案，为后续维修、改迁提供精准基础数据。

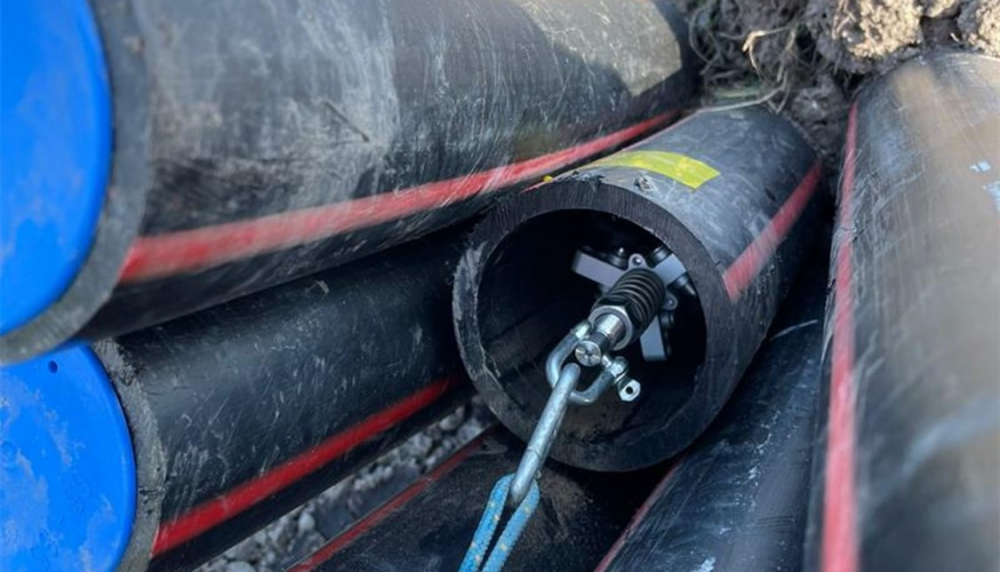

PE管道定位：解决非金属管道无法用传统电磁法定位的行业难题，实现PE燃气管线平面与埋深的精准测量。

穿越段专项测绘：针对过河、穿路、穿越铁路等复杂工况的管道，提供高精度三维轨迹测量服务。

五、成果交付

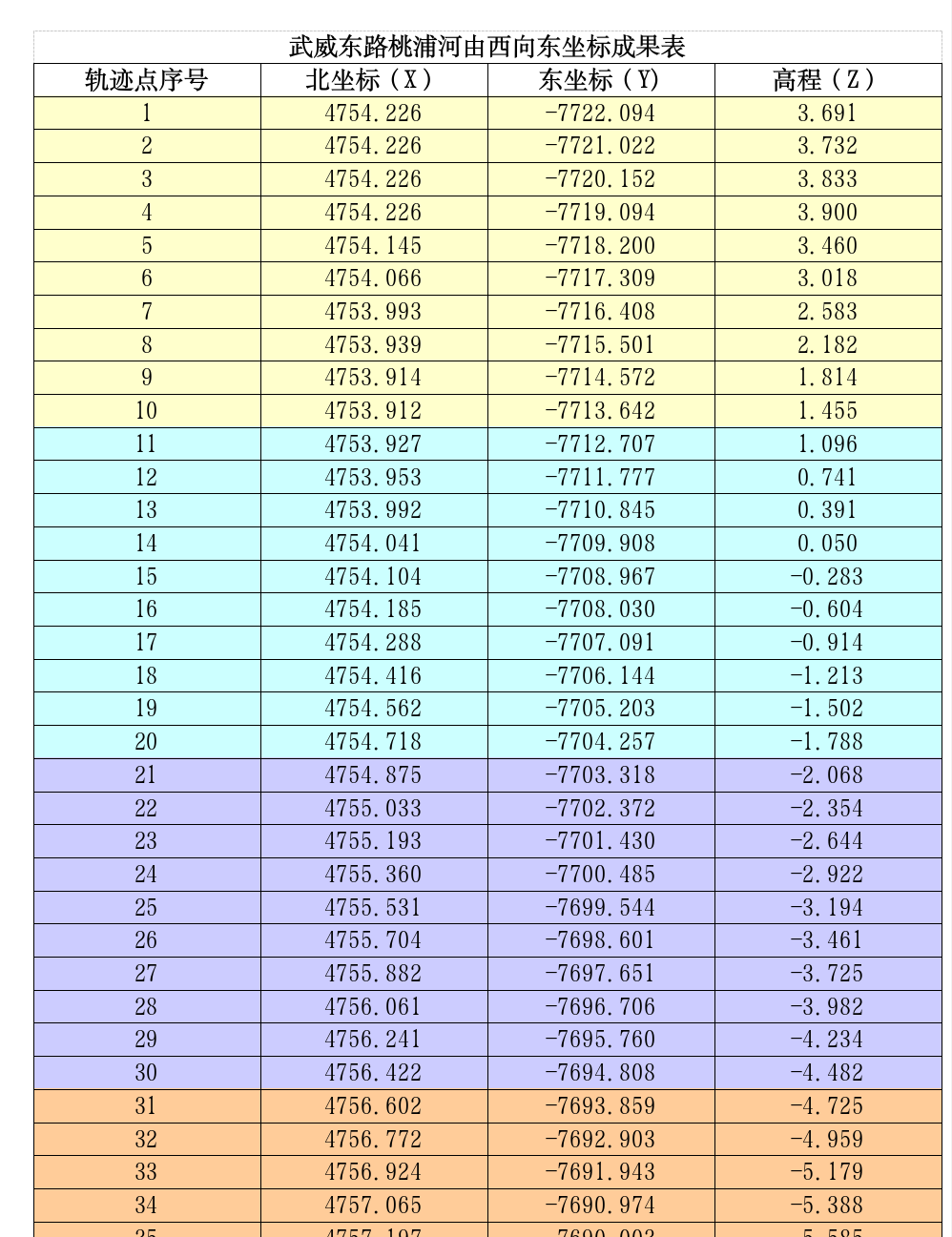

管道三维坐标数据（含经纬度、高程、埋深）；

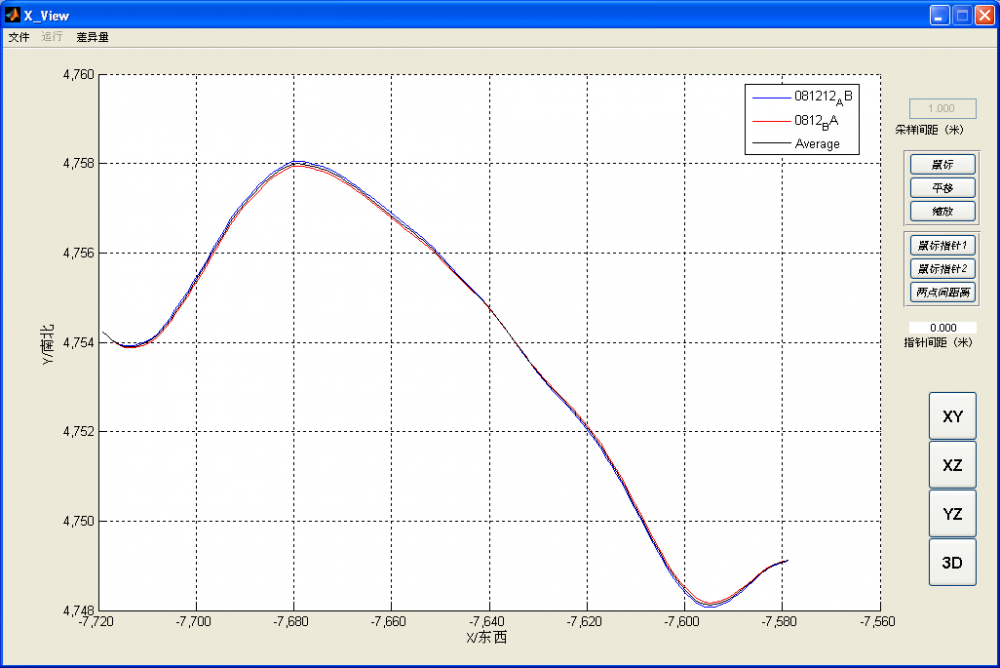

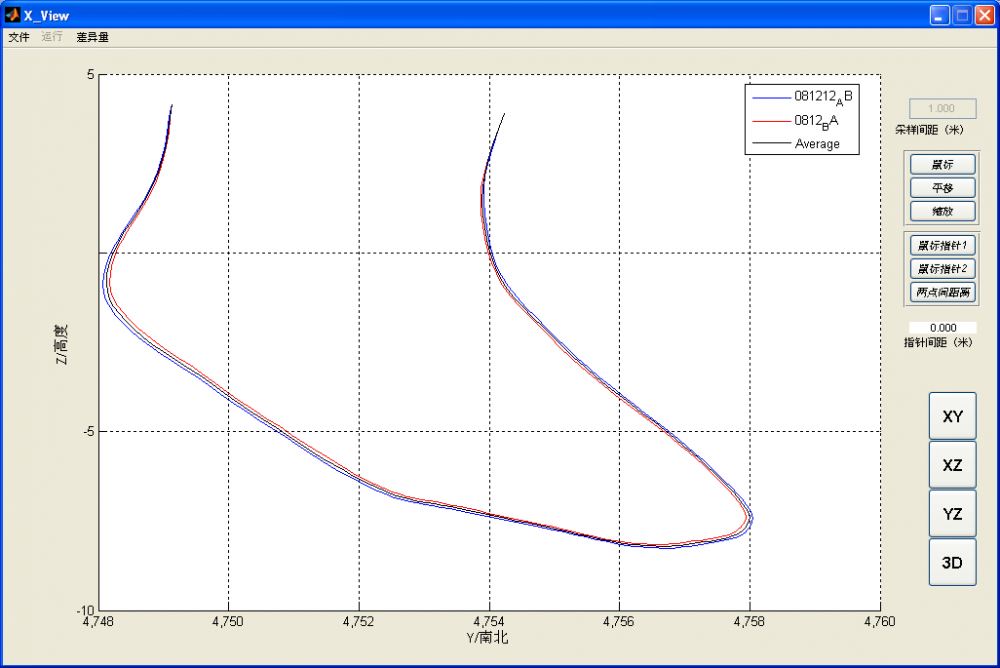

管道平面图、纵断面图、横断面图；

三维可视化模型；

对接GIS/SCADA系统的标准化数据文件；

满足《地下管道三维轨迹惯性定位测量技术规程》等标准要求。
